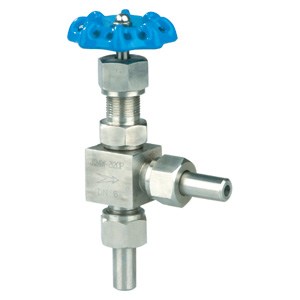

型号： J24W/H-1
产品名称： 角式针形截止阀
特性:
1. 制造标准：GB/T12224-2005 JB/T7747-1995
2. 连接形式：接管对焊连接
3. 结构特征：锥面密封，活动阀瓣，直角式
4. 阀门检验和试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+200℃
7. 适用介质: 水，油，气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

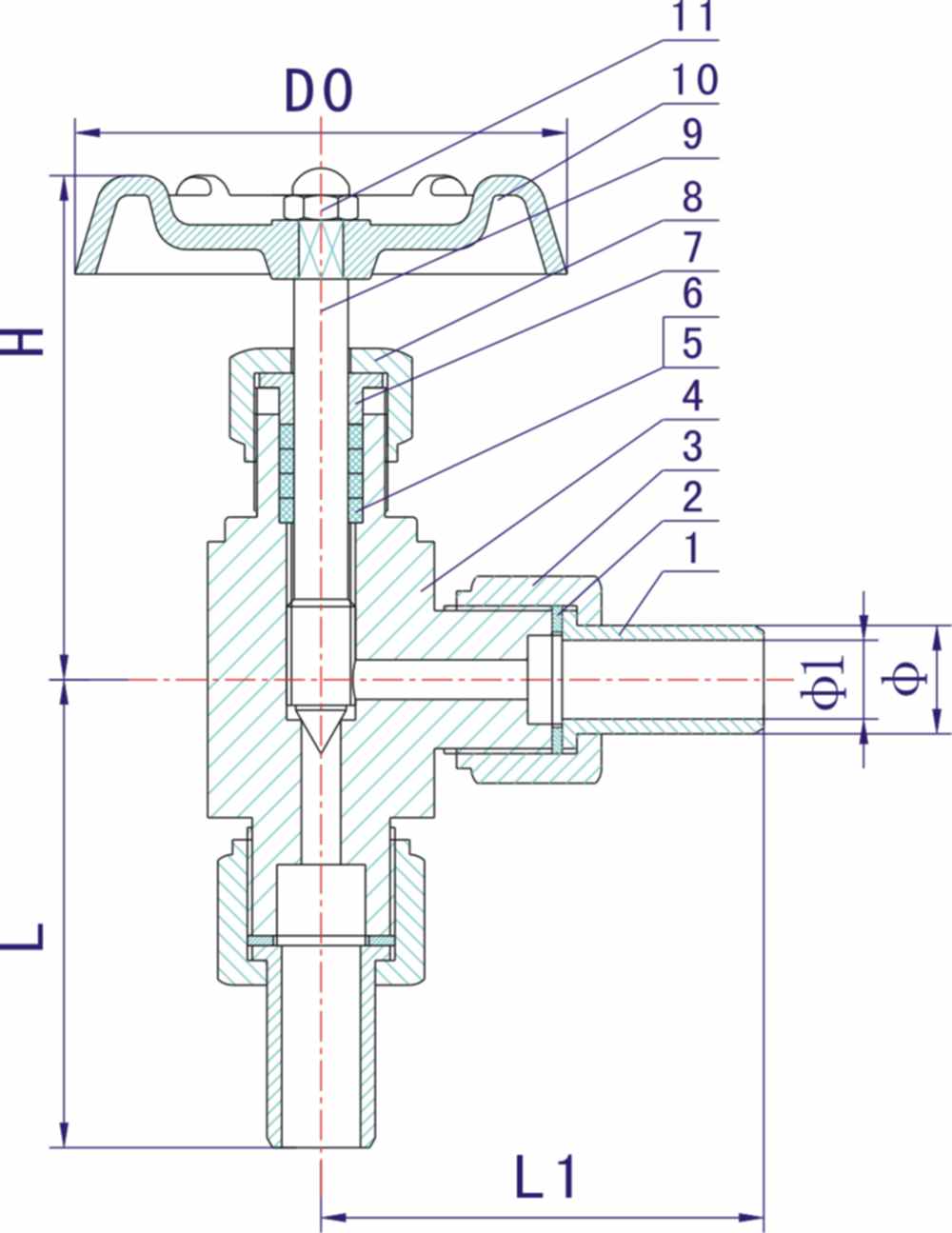

主要零件材料/Materials of main parts
|
序号
NO.
|
零件名称
Part name
|
材质
Material
|
|
1
|
焊接接管 Weld tube
|
20# A105 SS304 SS304L SS316 SS316L
|
|
2
|
平垫圈Plain washer
|
PTFE RTFE
|
|
3
|
连接螺母 Connector Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
4
|
阀体 Body
|
20# A105 SS304 SS304L SS316 SS316L
|
|
5
|
填料垫 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
|
|
6
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
|
7
|
填料压盖 Packing Gland
|
20# A105 SS304 SS304L SS316 SS316L
|
|
8
|
锁紧螺母 Lock Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
9
|
阀杆 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
|
10
|
手轮 Handle
|
20# A105 SS304 SS304L SS316 SS316L
|
|
11
|
带帽螺母 Hooded Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
ITEM NO.
|
公称通径 DN
Nominal bore
|
|
1
|
L1
|
L
|
H
|
D0
|
|
J24W/H-1-1
|
DN6
|
14
|
12
|
60
|
66
|
76
|
70(60)
|
|
J24W/H-1-2
|
DN10
|
18
|
14
|
60
|
66
|
76
|
80(60)
|
|
J24W/H-1-3
|
DN15
|
22
|
17
|
65
|
71
|
81
|
80(70)
|
|
J24W/H-1-4
|
DN20
|
28
|
19
|
67
|
73
|
110
|
110(80)
|
|
J24W/H-1-5
|
DN25
|
33
|
22
|
73
|
79
|
130
|
130(100)
|
其他细节方面请与我们联系。
|
