气动超薄型球阀的简单介绍
一、气动超薄型球阀产品特征公称压力：1.6~4.0Mpa适用温度范围：-20~232℃~350℃适用介质：水、油、气及某些腐蚀性液体设计标准GB/T12237/1989连接法兰防火测试API6074th1993检验与测试二、气动超薄型球阀零部件材料
气动超薄型球阀的详细信息
一、气动超薄型球阀产品特征
公称压力：1.6~4.0Mpa
适用温度范围：-20~232℃~350℃
适用介质：
水、油、气及某些腐蚀性液体
设计标准GB/T12237/1989
连接法兰
防火测试
API607 4th 1993
检验与测试
二、气动超薄型球阀零部件材料
|
序号
|
零件名称
|
材质
|
序号
|
零件名称
|
材质
|
|
1
|
阀体
|
CF8M
|
CF8
|
WCB
|
12
|
碟簧
|
304
|
|
2
|
阀盖
|
CF8M
|
CF8
|
WCB
|
13
|
螺母
|
304
|
|
3
|
球体
|
316
|
304
|
14
|
防松盖
|
304
|
|
4
|
阀座
|
PTFE
|
PPL
|
15
|
手柄螺母
|
304
|
|
5
|
阀杆
|
|
16
|
防位片
|
304
|
|
6
|
防静电装置
|
304
|
17
|
手柄
|
304
|
|
7
|
阀盖垫圈
|
PTFE
|
18
|
手柄盖
|
塑料 Plastic
|
|
8
|
止推垫片
|
PTFE
|
19
|
定位螺栓
|
304
|
|
9
|
填料
|
PTFE
|
20
|
锁紧螺栓
|
304
|
|
10
|
过渡垫片
|
增强聚四氟乙烯、柔性石墨
|
21
|
手柄
|
304
|
|
11
|
填料压环
|
304
|
22
|
板头
|
304
|

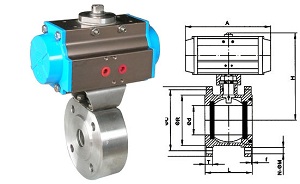

三、气动超薄型球阀尺寸
|
型号
Model
|
φd
|
φR
|
φc
|
φD
|
L
|
H
|
A
|
T
|
F
|
N-φM
|
执行器
Actuator
|
|
DN15
|
1/2"
|
45
|
65
|
95
|
42
|
145
|
143
|
14
|
2
|
12
|
RAT052DA
|
|
DN20
|
3/4"
|
55
|
75
|
100
|
44
|
150
|
143
|
14
|
2
|
12
|
RAT052DA
|
|
DN25
|
1"
|
45
|
65
|
100
|
50
|
161
|
143
|
14
|
2
|
12
|
RAT052DA
|
|
DN32
|
11/4"
|
78
|
100
|
110
|
60
|
185
|
173
|
16
|
2
|
16
|
RAT063DA
|
|
DN40
|
11/2"
|
85
|
110
|
110
|
65
|
203
|
190
|
16
|
2
|
16
|
RAT075DA
|
|
DN50
|
2"
|
100
|
125
|
125
|
80
|
220
|
196.5
|
16
|
3
|
16
|
RAT083DA
|
|
DN65
|
21/2"
|
120
|
145
|
145
|
110
|
253
|
241
|
18
|
3
|
16
|
RAT092DA
|
|
DN80
|
3"
|
135
|
160
|
160
|
120
|
274
|
163.5
|
20
|
3
|
16
|
RAT105DA
|
|
DN100
|
4"
|
155
|
180
|
180
|
150
|
320
|
319
|
20
|
3
|
16
|
RAT125DA
|
|
DN125
|
5"
|
185
|
210
|
210
|
180
|
374
|
390
|
22
|
3
|
16
|
RAT140DA
|
|
DN150
|
6"
|
210
|
240
|
240
|
225
|
415
|
449
|
24
|
3
|
20
|
RAT160DA
|
