一、概述：
SCKV系列缓冲塞阀与排气阀配套使用，缓冲塞阀安装在排气阀进口处，用在管线送水时产生的突压及大量冲击上，防止排气时的大量喷水及有效减缓对于排气阀内部的冲击，以延长排气阀的寿命，具有缓冲功能而不影响排气和吸气等特点。特别适用于对水泵启动频繁的情况，与排气阀一起配套使用。
二、技术参数
1.工作压力：1.0Mpa
2.介质：清水
3.使用温度：≤80℃
4.阀体材质：HT200
5.阀杆：304不锈钢
6.浮桶：304不锈钢
7.浮桶支架：球墨铸铁

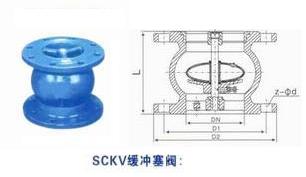

三、外形尺寸
|
公称通径
DN(mm)
|
PN（Mpa）
|
D1
|
D2
|
L
|
Z-∮19
|
|
50
|
1.0
|
125
|
160
|
140
|
4-19
|
|
1.6
|
125
|
160
|
4-19
|
|
80
|
1.0
|
160
|
195
|
160
|
8-19
|
|
1.6
|
160
|
195
|
8-19
|
|
100
|
1.0
|
180
|
215
|
200
|
8-19
|
|
1.6
|
180
|
215
|
8-19
|
|
150
|
1.0
|
240
|
280
|
260
|
8-23
|
|
1.6
|
240
|
280
|
8-23
|
|
200
|
1.0
|
295
|
335
|
300
|
8-23
|
|
1.6
|
295
|
335
|
12-23
|
|
250
|
1.0
|
350
|
390
|
350
|
12-23
|
|
1.6
|
355
|
390
|
12-28
|
|
300
|
1.0
|
400
|
440
|
370
|
12-23
|
|
1.6
|
410
|
460
|
12-28
|
|
350
|
1.0
|
515
|
565
|
500
|
12-28
|
|
1.6
|
-
|
580
|
16-31
|
四、安装示意图
另外选择良好的排气阀主要需考虑三个因素：
1. 如选用不合理的排气阀。有些排气阀无法排气，因为管道的气体会集中到排气阀的排气口上，排气口的气体生产急速，就把浮球带上堵住排气口，停止排气，使管道出水量根本达不到设计要求。管道出现负压管内需要大量空气，管道容易出现振动或破裂。
2. 有些排气阀排气口与浮球比重不符，浮球重量达不到要求，管内产生压力时浮球被管内空气压力顶住，浮球无法降落，高处管道上部存在空气，产生气阻，减少管道截面积就影响出水容量，如管道停水时，需要很长时间才能恢复供水，因为它排气量有限的原因所致。
3. 管道选用排气阀需要一个有大量排气和吸气功能，（1）在高压排气的前提一，永远不会堵住排气口，使管内排气畅顺无阻。（2）在低压0.02Mpa的前提下，排气阀不漏水。（3）管道出现负压排气阀就迅速吸入空气，确保管道连接不受影响或破裂。
|
