| 产品展示 闸阀系列 >> 消防专用信号弹性座封闸阀
|
产品名称：【消防专用信号弹性座封闸阀】
产品编号：141858-759
产品型号：Z45X
市场价格：0元/台
批发价格：0元/台
更新时间：2010.06.04
出品单位：上海昕捷阀门有限公司
|
|
|
 产品详细介绍
|
|
消防专用信号弹性座封闸阀：
|
消防专用信号弹性座封闸阀，信号蝶阀常应用于自动喷水消防管路系统，来临界控供水管路，可以远地指示阀门开度。升杆式闸阀及附开度指示闸阀也经常应用于消防系统，如果闸阀安装位置离地面较高时，一般使用升杆闸阀，可以明显指示闸阀开度，若安装位置较低。则需用付开度指示闸阀。
|
消防专用信号弹性座封闸阀概述：

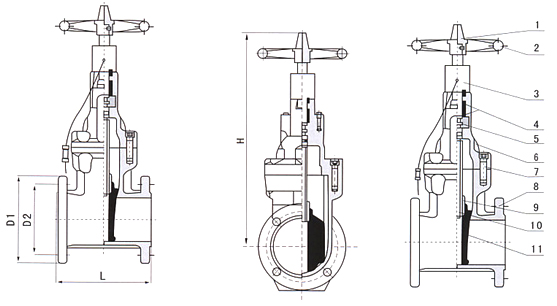

一、主要零部件材料
|
NO.
|
零件名称
|
材质
|
|
1
|
传动帽
|
球墨铸铁、铸钢
|
|
2
|
手轮
|
可锻铸铁
|
|
3
|
防尘罩
|
塑料
|
|
4
|
密封圈
|
丁腈橡胶、三元乙丙
|
|
5
|
止推轴承
|
锡青铜
|
|
6
|
阀盖
|
灰铸铁、球墨铸铁、铸钢
|
|
7
|
螺栓
|
碳钢、不锈钢
|
|
8
|
阀体
|
碳钢、球墨铸铁、铸钢
|
|
9
|
铜螺母
|
锡青铜
|
|
10
|
阀杆
|
不锈钢
|
|
11
|
阀瓣
|
球墨铸铁+三元乙丙或丁腈橡胶
|
二、主要技术参数
公称压力：1.0～2.5MPa
公称通径：50～400mm
工作温度：0～120℃
适用介质：水、油、气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927API598
三、主要连接外型尺寸
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
432
|
457
|
508
|
|
H（全开）
|
732
|
773
|
820
|
870
|
915
|
1003
|
1110
|
1263
|
1360
|
1550
|
1610
|
|
|
|
 |
|
